国电双维上海庙电厂500kV送出工程

【工业组】

项目名称：国电双维上海庙电厂500kV送出工程

设计单位：中国电力工程顾问集团东北电力设计院有限公司

项目介绍：

一、建设地点

地理位置：内蒙古自治区鄂尔多斯市鄂托克前旗境内。

线路走向：起于国电双维电厂，终点为上海庙换流站，线路走向为南-北方向。

环境特征：地势平坦，乡村道路稀少；主要植被为杨树、柳树、柠条、沙柳；涉及沙漠（半固定沙丘）、林区及部分经济田。

二、用地情况

路径长度：施工图路径长2×56.6km（双回线路），新建铁塔275基。

特殊区段：上海庙换流站进线段2×0.5km（与备用回路同塔双回架设）

三、建筑面积

说明：输电线路工程不涉及建筑物，无建筑面积数据。

四、主要功能

核心功能：实现500kV高压输电，连接国电双维电厂与上海庙换流站

满足“西电东送”战略，支撑山东电网负荷发展。；提升高压输电走廊利用率（与同期线路并行架设）。

附属功能：

备用回路预留（双回路塔单侧挂线），提升高压输电走廊利用率。

五、设计理念

1.环保与生态友好

路径优化：利用卫片、航片、GPS技术避让林区/村庄，减少林木砍伐与经济田占用高塔跨树：对成片林区采用跨树方案，避免砍伐争议

沙漠治理：塔基周边实施草方格固沙，减少水土流失。

电磁环境改善：采用4×400mm²大截面导线，改善电磁环境，缩减走廊宽度。

2.技术创新与资源节约

杆塔优化：直线塔用酒杯塔，耐张塔用干字型塔，主材坡度、节间长度精细化设计，Q420高强钢占比30%（降低塔重）。

基础革新：柔性直柱基础（节约工程量，适应沙漠地质），平丘/沙漠区平腿塔设计（减少开挖），机械化施工融合：结合交通、地质、设备性能优化基础设计

3.数字化与智能化应用

倾斜摄影三维设计：

缩短设计周期，精准统计房屋/树木，精准评估赔偿成。

杆塔智能排位：

利用自研《送电线路杆塔定位优化软件》+国网通用设计5A2模块降低钢材耗量，提升工程经济性、安全性、可靠性。

4.社会经济效益协调

合规性：线路路径协议齐全，敏感区域依法复核。

全寿命周期成本：大截面导线降低长期造价。

生态修复：草方格控沙技术兼顾线路安全与沙漠生态恢复。

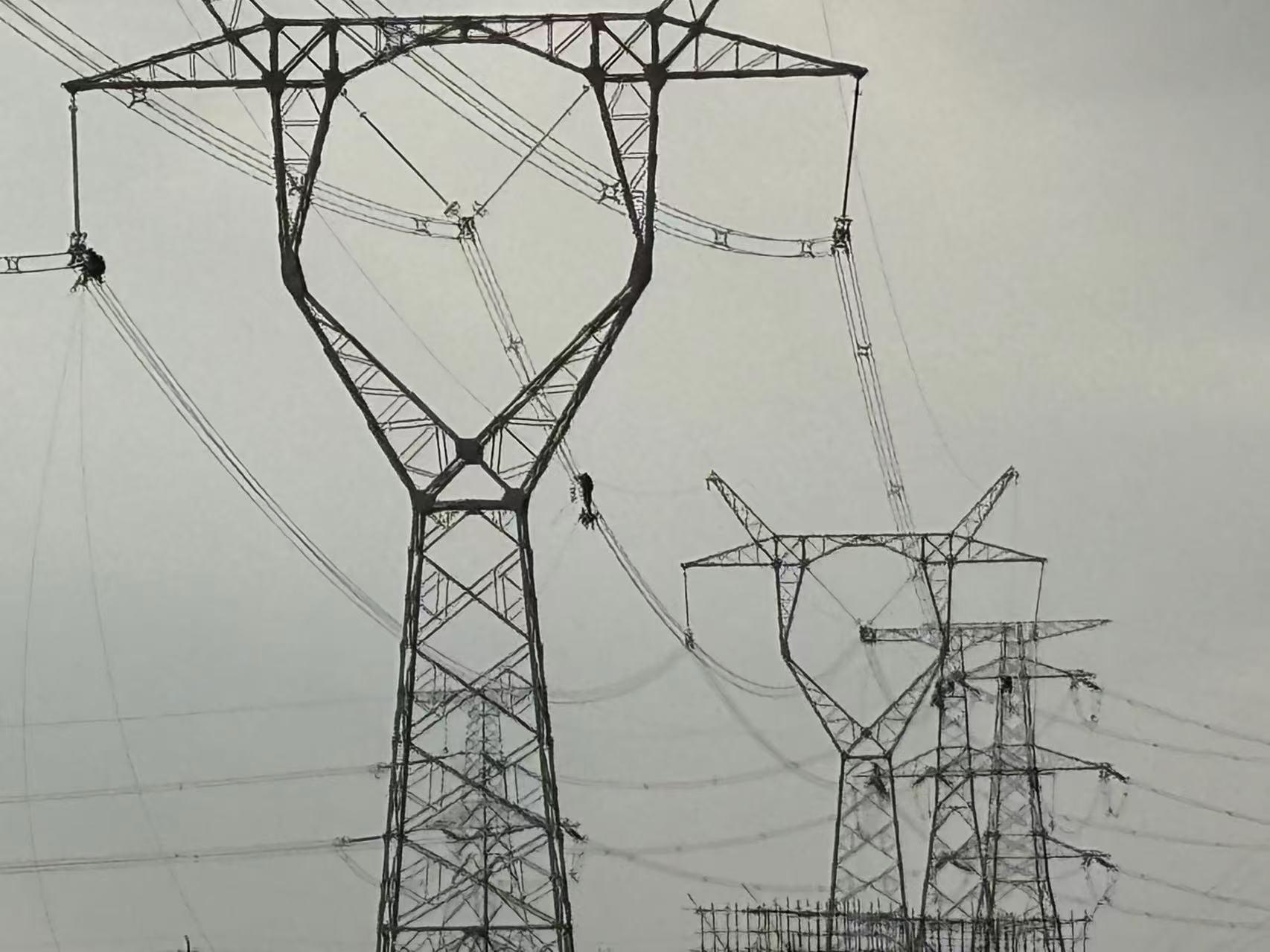

导地线展放

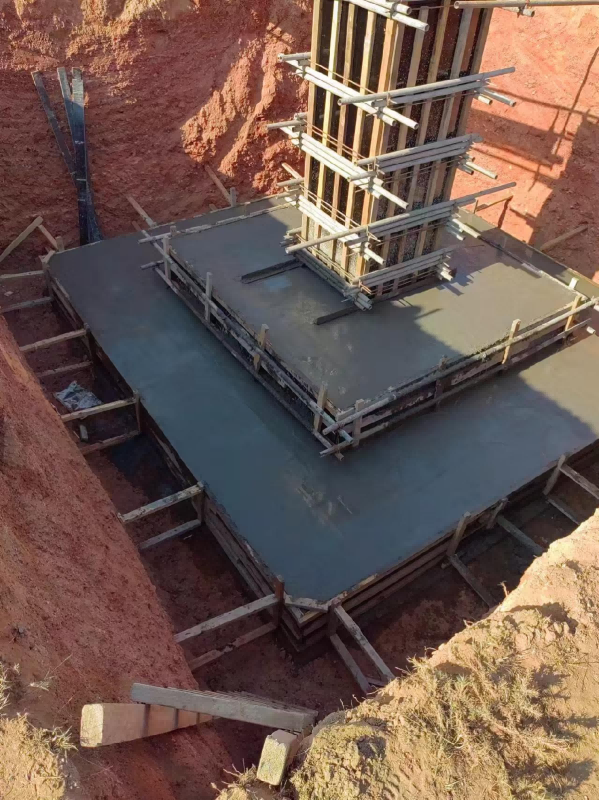

基础施工

接地施工

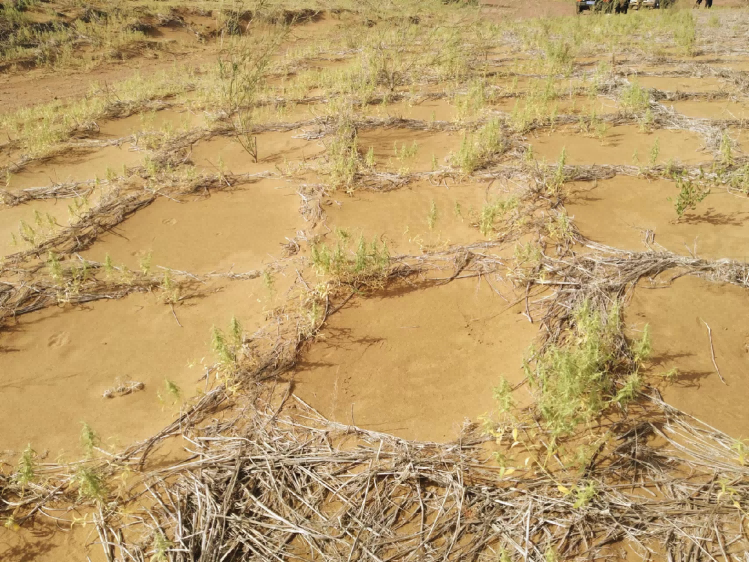

沙漠草方格

线路进变电站构架侧
